Шарниры карданные
Карданный шарнир — переходный элемент для торцевого инструмента, который передаёт вращение под изменяющимся углом. С ним трещотка откручивает болты и гайки, к которым невозможно подойти по прямой оси: крепёж стартёров и коллекторов, болты в нишах рам, гайки за патрубками и жгутами. В разделе представлены шарниры ходового квадрата 1/2 дюйма из хром-ванадиевой стали для ручного торцевого инструмента.
Что такое карданный шарнир

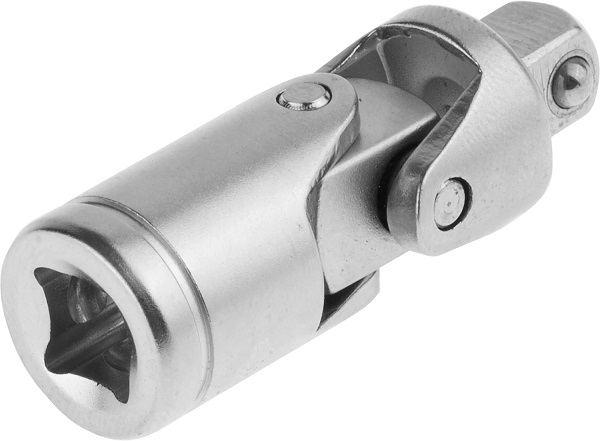

Карданный шарнир для воротка устроен так же, как автомобильный кардан: две вилки, соединённые крестовиной на осях. Один конец имеет присоединительный квадрат под головку, второй — гнездо под привод трещотки или удлинителя. Конструкция передаёт крутящий момент при взаимном наклоне осей, обычно до 30–45 градусов. От удлинителя шарнир отличается возможностью работы под углом, от гибкого вала — жёсткой шарнирной кинематикой, которая выдерживает существенно больший момент.
Виды карданных шарниров
Шарниры 1/4 дюйма. Для мелкого крепежа и работы с битами в стеснённых местах — электрика, оргтехника, салонный пластик автомобиля.
Шарниры 3/8 дюйма. Промежуточный формат, популярный в автосервисе для среднего крепежа двигателя и навесного оборудования.
Шарниры 1/2 дюйма. Основной размер для ходового автомобильного и строительного крепежа: подвеска, рамы, станины, металлоконструкции.
Ударные карданные шарниры. Из хром-молибденовой стали с фосфатированным покрытием — для гайковёртов; обычный хромированный шарнир под ударным импульсом разрушается.
Шарниры с фиксацией головки. Подпружиненный шарик удерживает головку при работе в любом положении, включая «вверх ногами».
Двойные карданы. Две крестовины подряд увеличивают суммарный угол и сглаживают неравномерность вращения на больших наклонах.
Как выбрать карданный шарнир
Размер квадрата. Должен совпадать с вашим набором: 1/4, 3/8, 1/2 дюйма. Для разнокалиберного инструмента шарнир докупается под каждый привод отдельно.
Материал. Хром-ванадиевая сталь с термообработкой — стандарт для ручного инструмента. Крестовина и оси — самые нагруженные детали, на них экономить нельзя.
Рабочий угол. Чем больше паспортный угол, тем универсальнее шарнир, но помните: с ростом наклона передаваемый момент и равномерность вращения падают.
Люфты. Качественный шарнир имеет плотную посадку крестовины без ощутимого качания вилок. Разболтанный шарнир бьёт по граням крепежа и быстро добивает сам себя.
Тип привода. Для ручной работы — хромированная серия, для гайковёрта — только ударная. Смешивать их небезопасно.
Фиксатор головки. Шарик или штифт, удерживающий головку, обязателен при работе над головой и в глубоких нишах.
Совместимость с динамометрическим ключом. Шарнир искажает момент затяжки, поэтому для контролируемой затяжки его применяют только при малых углах наклона и с поправкой.
Бренды карданных шарниров
INGCO — серия INDUSTRIAL: карданные шарниры 1/2 дюйма из хром-ванадиевой стали с плотной посадкой крестовины для повседневной работы в сервисе и гараже.
Типичные ошибки при выборе и использовании
Работа на предельном угле с большим моментом. Чем сильнее наклон, тем выше нагрузка на крестовину: на максимальном угле срыв прикипевшего болта ломает оси. Уменьшайте угол насколько возможно.
Использование с гайковёртом обычного шарнира. Ударные импульсы раскалывают хромированную сталь. Под гайковёрт выпускаются специальные ударные карданы — только они.
Рывковое усилие. Шарнир передаёт вращение неравномерно: рывок в мёртвой зоне выворачивает инструмент из рук и слизывает грани. Усилие прикладывайте плавно.
Замена шарниром удлинителя. Если доступ прямой, шарнир только ухудшает передачу — добавляет люфт и увод. Кардан нужен исключительно там, где есть угол.
Игнорирование смазки крестовины. Сухая крестовина скрипит, закусывает и изнашивается. Капля масла в оси при обслуживании продлевает жизнь шарнира кратно.
Эксплуатация и хранение
Перед работой выставьте минимально возможный угол между осями и убедитесь, что головка надёжно зафиксирована. На прикипевшем крепеже сначала сорвите болт коротким плавным усилием при минимальном наклоне, а уже потом выкручивайте с удобным углом. В паре с длинным удлинителем держите узел второй рукой у шарнира — так гасится биение и сохраняется соосность с крепежом.
После работы протирайте шарнир от грязи, периодически смазывайте оси крестовины и шарик фиксатора машинным маслом. Храните в кейсе или на рейке в сухом месте. Появившийся ощутимый люфт крестовины, трещины вилок или замятые углы квадрата — повод заменить шарнир: разрушение под нагрузкой опасно для рук и крепежа.
Как работать карданом: практическая схема
Сначала оцените доступ: если болт виден по прямой — кардан не нужен, берите удлинитель. Если ось крепежа уходит в сторону, соберите цепочку «трещотка — удлинитель — кардан — головка»: удлинитель выносит шарнир ближе к болту, и угол наклона получается меньше. Наденьте головку на крепёж до упора, выберите свободный ход и приложите плавное растущее усилие, придерживая шарнир второй рукой. Срыв прикипевшего болта делайте при минимальном угле, пусть даже в неудобной позе, — после страгивания резьбы угол можно увеличить и выкручивать быстро. При затяжке финальное усилие также прикладывайте на минимальном наклоне, иначе момент уйдёт в упругость крестовины, а соединение останется недотянутым. Эта простая дисциплина сберегает и крепёж, и сам шарнир.
Доставка и оплата
К1-Строй доставляет карданные шарниры по Москве и Московской области от 1 дня. Самовывоз из розничных магазинов сети — бесплатно. Оплата наличными, картой, по счёту для юридических лиц, в рассрочку и в кредит через банки-партнёры. Возврат товара надлежащего качества — в течение 14 дней.
Отдельный совет по хранению: не оставляйте кардан в сжатом инструментальном ящике под тяжёлыми головками — постоянное давление на вилки в одном положении со временем добавляет люфт осям. Лучшее место — ложемент кейса или магнитная планка, где шарнир лежит свободно. Перед длительным перерывом в работе протрите инструмент маслянистой ветошью: тонкая плёнка масла надёжно защищает крестовину и посадки от конденсата в неотапливаемом гараже.
Связанные категории
Удлинители • Адаптеры и переходники для бит • Удлинители, переходники
Часто задаваемые вопросы
Под каким максимальным углом работает карданный шарнир?
Большинство одинарных карданов передают вращение при наклоне до 30–45 градусов. Однако рабочим стоит считать угол до 15–20 градусов: на нём сохраняются равномерность вращения и запас прочности крестовины. Чем больше угол, тем ниже допустимый момент — на предельном наклоне срыв тугого болта может сломать оси крестовины.
Почему трещотка с карданом вращается рывками?
Это свойство кинематики одинарного кардана: при наклоне осей скорость ведомой вилки в течение оборота пульсирует, и чем больше угол, тем заметнее неравномерность. Решения: уменьшить угол, вести усилие плавно без рывков или использовать двойной кардан, который компенсирует пульсацию второй крестовиной.
Можно ли карданный шарнир использовать с гайковёртом?
Только специальный ударный кардан из хром-молибденовой стали с чёрным фосфатированным покрытием. Обычный хромированный шарнир для ручного инструмента под ударными импульсами трескается и разлетается осколками. Ударные шарниры продаются отдельно и маркируются словом impact — проверяйте маркировку перед установкой на гайковёрт.
Чем карданный шарнир лучше гибкого удлинителя?
Гибкий вал удобен для быстрой закрутки лёгкого крепежа под произвольным углом, но передаёт совсем небольшой момент и скручивается под нагрузкой. Кардан — жёсткая шарнирная конструкция: он держит серьёзное усилие и работает с тугим крепежом. Правило простое: наживить мелкий винт — гибкий вал, сорвать болт — кардан.
Искажает ли кардан момент динамометрического ключа?
Да. Из-за неравномерности передачи фактический момент на крепеже отличается от выставленного, и погрешность растёт с углом наклона. При контролируемой затяжке используйте кардан только при минимальном угле, а ответственные соединения затягивайте по прямой оси через удлинитель — это единственный точный способ.
Как продлить срок службы карданного шарнира?
Работайте на минимальных углах, прикладывайте усилие плавно, не используйте шарнир вместо удлинителя при прямом доступе и держите крестовину смазанной. Очищайте посадки от песка и стружки: абразив в осях — главный ускоритель люфта. При появлении ощутимого качания вилок шарнир заменяйте, не дожидаясь разрушения под нагрузкой.
Какой размер кардана выбрать для гаража?
Если набор один, берите 1/2 дюйма — он закрывает ходовой автомобильный и строительный крепёж и совместим с большинством трещоток и головок этого стандарта. Для мелких винтов и работы битами удобнее добавить кардан 1/4 дюйма. Размер 3/8 дюйма имеет смысл, когда весь ваш инструмент построен на этом приводе.
