Сверла ступенчатые
Ступенчатые свёрла — конусные свёрла с последовательными ступенями диаметров, которые сверлят отверстия разных размеров в тонком листовом металле одним инструментом. Электрики ими проходят отверстия под кабельные вводы и сальники в щитах, жестянщики — под заклёпки и крепёж в профиле и коробах, мастера — под трубки и фитинги в корпусах. В разделе представлены одиночные свёрла с разными диапазонами диаметров и наборы в кейсах, включая кобальтовые исполнения.
Что такое ступенчатое сверло

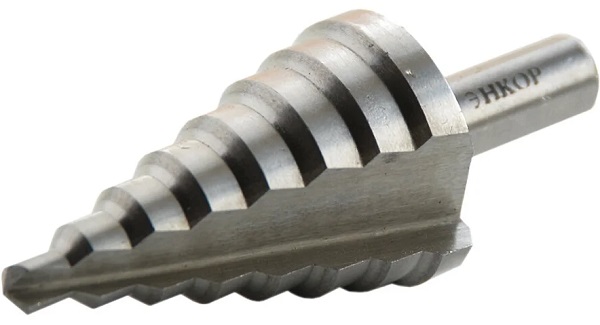

Ступенчатое сверло — это конус из быстрорежущей стали, разбитый на цилиндрические ступени: каждая следующая больше предыдущей на фиксированный шаг, а значение диаметра выгравировано прямо на ступени. Спиральная или прямая канавка отводит стружку и формирует режущую кромку по всей высоте конуса. От обычного спирального сверла «ступенька» отличается тем, что одно изделие заменяет целый набор диаметров и заодно снимает заусенец предыдущей ступенью; ограничение — глубина: сверлить можно только тонкий материал, не толще высоты одной ступени.
Виды ступенчатых свёрл
Свёрла малого диапазона (4–12, 4–20 мм). Компактные «ступеньки» для мелкого крепежа, клемм и кабельных вводов небольшого сечения. Работают от любой дрели.
Свёрла среднего диапазона (4–32, 6–35 мм). Самый ходовой формат: закрывает типовые размеры сальников PG и метрических кабельных вводов в электрощитах.
Свёрла большого диапазона (4–39, 4–52 мм). Для крупных вводов, патрубков и технологических отверстий. Требуют мощной низкооборотистой дрели или станка.
Свёрла из быстрорежущей стали HSS. Базовое исполнение для стали обычной твёрдости, алюминия, меди и пластика.
Кобальтовые свёрла (HSS-Co). Добавка кобальта повышает красностойкость: кромка держит твёрдость при нагреве, что важно на нержавейке и при интенсивной работе.
Свёрла с титановым покрытием TiN. Золотистое покрытие снижает трение и налипание стружки, продлевая ресурс на цветных металлах и пластике.
Наборы ступенчатых свёрл. Три-пять свёрл разных диапазонов в кейсе перекрывают все ходовые диаметры — выбор электромонтажников.
Как выбрать ступенчатое сверло
Диапазон диаметров. Отталкивайтесь от реальных задач: для розеточных коробок и вводов до М32 достаточно сверла 4–32 мм; редкие крупные отверстия дешевле закрыть отдельной «ступенькой» большого диапазона.
Шаг ступеней. Обычно 2 мм, у крупных свёрл встречается переменный шаг. Сверьте таблицу ступеней с нужными размерами сальников до покупки — «почти подходящий» диаметр здесь не работает.
Толщина материала. Высота ступени — обычно 4–6 мм — это максимальная толщина листа, при которой отверстие получится цилиндрическим. Для более толстого металла нужны спиральные свёрла или коронки.
Материал и покрытие. Сталь и алюминий — HSS; нержавейка и серийная работа — кобальт HSS-Co; цветные металлы и пластик — удобно TiN-покрытие против налипания.
Хвостовик. Трёхгранный хвостовик не проворачивается в патроне при пиковом моменте — для больших диаметров это критично.
Тип канавки. Спиральная канавка плавнее режет и лучше отводит стружку на металле; прямая — проще в заточке и хороша на пластике.
Маркировка ступеней. Гравированные цифры диаметров должны быть глубокими и читаемыми: на дешёвых свёрлах маркировка стирается за десяток отверстий, и попасть в нужную ступень становится сложно.
Бренды ступенчатых свёрл
Эксперт — наборы ступенчатых свёрл в пластиковых кейсах для электромонтажных работ.
Skole — комплекты из трёх свёрл с перекрытием ходовых диапазонов диаметров.
Vertex — кобальтовые ступенчатые свёрла для работы по нержавеющей стали.
MAXIMUM — наборы свёрл HSS по металлу в кейсах для регулярной профессиональной работы.
Типичные ошибки при выборе и использовании
Высокие обороты. Главный убийца «ступенек»: кромка перегревается и садится за несколько отверстий. Чем больше диаметр, тем ниже обороты — для крупных ступеней это сотни оборотов в минуту, не тысячи.
Сверление без смазки. На сухую кромка горит, стружка наваривается на ступень. Капля масла перед каждым отверстием увеличивает ресурс кратно.
Толстый металл. Если лист толще высоты ступени, отверстие получается коническим, а сверло клинит. Для толстостенного металла берите спиральное сверло или корончатую фрезу.
Сильная подача. Продавливание ускоряет съём ступени и рвёт тонкий лист. Ступенчатое сверло режет легко — достаточно уверенного, но умеренного нажима.
Пропуск ступени контроля. Увлёкшись, легко проскочить нужный диаметр — отверстие станет больше, и сальник провалится. Останавливайтесь и проверяйте размер по гравировке на каждой ступени.
Техника сверления ступенчатым сверлом
Накерните центр отверстия, установите малые обороты и начните сверление с пилотной вершины конуса. Удерживая дрель строго перпендикулярно, дайте сверлу пройти ступени до нужного диаметра, контролируя гравировку. Подачу держите равномерной, со смазкой; тонкий лист обязательно подоприте бруском с обратной стороны — иначе на выходе металл вырвет. Финальный штрих: коснитесь кромки отверстия следующей ступенью на пару секунд — она аккуратно снимет заусенец без зенковки.
Уход и хранение
После работы очищайте канавку от стружки и протирайте сверло маслянистой ветошью. Затупившуюся «ступеньку» можно вернуть к жизни заточкой канавки алмазным надфилем или на станке с соблюдением исходного угла — главное не перегреть кромку. Храните свёрла в кейсе или индивидуальных гнёздах: соударение ступеней о другой инструмент выкрашивает кромки. Сверло с прижогом (синие пятна на ступенях) уже потеряло твёрдость в зоне перегрева — учитывайте это при ответственных работах.
Электромонтажникам стоит завести отдельную «ступеньку» только под щиты: сверло, которым проходили и сталь, и пластик, теряет остроту неравномерно, а на тонкой стенке щита это сразу видно по рваной кромке. Рабочее и «черновое» свёрла удобно различать маркером на хвостовике — привычка, которая бережёт дорогой инструмент.
Доставка и оплата
К1-Строй доставляет ступенчатые свёрла по Москве и Московской области от 1 дня. Самовывоз из розничных магазинов сети — бесплатно. Оплата наличными, картой, по счёту для юридических лиц, в рассрочку и в кредит через банки-партнёры. Возврат товара надлежащего качества — в течение 14 дней.
Связанные категории
Зенкеры • Комбинированные наборы свёрл • Свёрла, буры, биты
Часто задаваемые вопросы
Какой максимальной толщины металл можно сверлить ступенчатым сверлом?
Толщина листа не должна превышать высоту одной ступени — у большинства свёрл это 4–6 мм, точное значение есть в характеристиках. На более толстом материале ступень не успевает сформировать цилиндр, отверстие выходит коническим, а сверло перегревается и клинит. Для толстого металла используйте спиральные свёрла или биметаллические коронки.
На каких оборотах сверлить ступенчатым сверлом?
Заметно ниже, чем спиральным: малые ступени — порядка нескольких сотен оборотов в минуту, крупные — ещё меньше. Практический ориентир: стружка должна идти ровной лентой без дыма и синевы. Если стружка крошится и темнеет — снизьте обороты и добавьте смазку, иначе кромка сядет за несколько отверстий.
Можно ли ступенчатым сверлом сверлить нержавейку?
Да, но берите кобальтовое исполнение HSS-Co: обычная быстрорежущая сталь на вязкой нержавейке быстро теряет кромку. Режим — минимальные обороты, уверенная подача без остановок (нержавейка наклёпывается при трении на месте) и обильная смазка. Перерывы на охлаждение сверла обязательны.
Чем ступенчатое сверло лучше набора обычных свёрл?
Один инструмент закрывает весь ряд диаметров без смены оснастки, сверлит тонкий лист без рывков и треугольных отверстий, которыми грешат спиральные свёрла на выходе, и сам снимает заусенцы следующей ступенью. Минусы тоже есть: ограничение по толщине материала и более высокая цена. Для листового металла «ступенька» практически вне конкуренции.
Почему отверстие получается больше нужного?
Две причины: проскочили нужную ступень из-за высокой подачи или сверло бьёт в патроне. Контролируйте процесс по гравировке диаметров и снижайте подачу на подходе к нужной ступени. Биение проверяйте на малых оборотах; трёхгранный хвостовик и исправный патрон сводят его к минимуму.
Нужно ли смазывать сверло и чем?
Обязательно: смазка снижает трение, отводит тепло и не даёт стружке навариваться на ступени. Подойдёт специальная СОЖ, машинное масло, для алюминия — даже мыльная вода. Правило простое: капля масла перед каждым отверстием. На пластике смазка не нужна — там важнее низкие обороты, чтобы не подплавить кромку.
Можно ли заточить ступенчатое сверло?
Да, затачивается передняя грань вдоль канавки — алмазным надфилем вручную или на станке тонким кругом, строго сохраняя заводской угол и не перегревая кромку. Ступени по наружному диаметру не трогают: их размер и есть калибр отверстия. Сильно изношенное или прижжённое сверло экономичнее заменить.
Каталог ступенчатых свёрл К1-Строй обновляется ежедневно — актуальные цены и наличие смотрите в карточках товаров выше.
