Как подключить и заменить розетку своими руками: схемы и пошаговая инструкция

Разобраться, как подключить розетку, реально за один вечер даже без опыта — если понимать, куда идут три провода и как не остаться под напряжением. Ниже разберём подключение с нуля, замену старой точки на новую, схемы для двойных и тройных блоков и типовые ошибки, из-за которых розетка греется или искрит. Всё по шагам, с цифрами и живыми примерами из практики.

▶ Коротко
Сначала обесточьте линию в щитке и проверьте индикатором, что напряжения нет. Фаза (обычно коричневый или чёрный) — на латунный контакт, ноль (синий) — на второй, земля (жёлто-зелёный) — на центральную клемму со знаком заземления. Для розеток берут медный кабель 2,5 мм², автомат 16 А. Дальше — детали.

Что сделать до того, как возьмётесь за отвёртку

Главное правило электрика — работать только по обесточенной линии. Без этого дальше можно не читать.

Электричество ошибок не прощает, поэтому порядок такой. Идёте к щитку, выключаете автомат, который питает нужную комнату. Если автоматы не подписаны — выключайте вводной, целиком по квартире. Дальше берёте indicator-отвёртку или бесконтактный тестер и проверяете контакты в подрозетнике: лампочка не горит, писк не идёт — значит, линия мёртвая. Это 30 секунд, а страхует от поражения током.

Бывает, что напарник случайно включит автомат обратно. Поэтому опытные мастера вешают на щиток табличку или просто заклеивают рычаг скотчем. Мелочь, а спокойнее.

▲ Важно знать
Не проверяйте наличие напряжения «на искру» или пальцем. Только индикатор. Дешёвый тестер стоит 150-300 ₽ и служит годами — это самая выгодная покупка в мастерской.

Инструмент и материалы: что держать под рукой

Набор минимальный, почти всё найдётся дома:

• Индикаторная отвёртка — проверить отсутствие напряжения.
• Отвёртки крестовая и плоская — под винты клемм и рамки.
• Нож или стриппер — снять изоляцию на 8-10 мм.
• Пассатижи и бокорезы — подрезать и подогнуть жилы.
• Сама розетка — на ток 16 А, лучше с заземлением.

По кабелю: для розеточной линии стандарт — медь сечением 2,5 мм². Для освещения хватает 1,5 мм², но розетки тянут чайник, утюг, обогреватель, поэтому запас нужен. Алюминий в новых квартирах не используют с 2001 года — он ломкий и греется в клеммах.

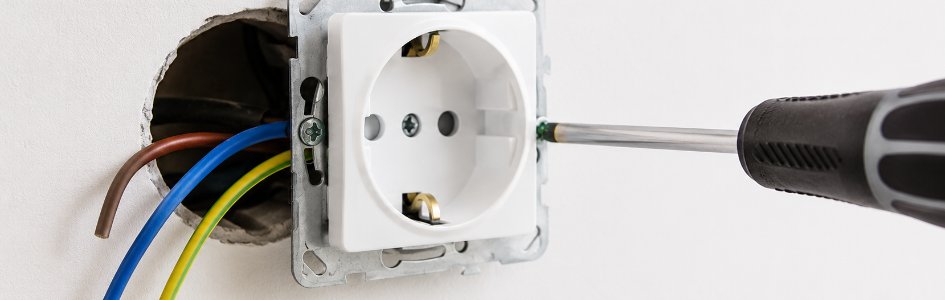

Как подключить розетку: пошагово и по цветам

Теперь главное — как подключить провода к розетке правильно. В современной проводке три жилы, и каждая по цвету отвечает за своё:

1. Коричневый или чёрный — фаза (L). Идёт на боковой контакт механизма.
2. Синий или голубой — ноль (N). На второй боковой контакт.
3. Жёлто-зелёный — заземление (PE). На центральную клемму с «усиками» и значком заземления.

Порядок действий такой. Снимаете с розетки лицевую рамку, оголяете жилы на 8-10 мм. Заводите каждый провод в свою клемму и затягиваете винт — плотно, но без фанатизма, чтобы не перекусить жилу. Слегка дёрните каждый провод: держится — хорошо. Дальше аккуратно утапливаете механизм в подрозетник, выравниваете по уровню и фиксируете распорными лапками или винтами. Ставите рамку, включаете автомат, проверяете. Если фаза и ноль перепутаны местами — на обычной розетке это некритично, прибору всё равно. А вот землю путать с рабочими жилами нельзя категорически.

★ Совет эксперта
Если розетка без заземления, а провода в стене всего два (старый дом) — жёлто-зелёный просто не подключаем, изолируем его конец. Это законно. Опасно другое: сажать землю на ноль, как советуют «гаражные электрики». При обрыве нуля на корпусе прибора появится фаза — так делать нельзя.

Схемы: двойная розетка, блок и шлейф

Одиночную разобрали. Теперь как подключить двойную розетку и целый блок. Тут есть нюанс: способов два.

Двойная (сдвоенная) розетка — это один механизм на две вилки. Провода заводятся ровно как в одиночную: три жилы, три клеммы. Ничего нового.

Блок из 2-3 розеток — когда рядом стоят отдельные механизмы. Их соединяют «шлейфом»: от первой розетки короткими перемычками идут провода ко второй, от второй — к третьей. По опыту, шлейфом удобно, но для мощных приборов (духовка, варочная панель) шлейф не годится — каждую сильную нагрузку тянут отдельным кабелем от щитка. Кстати, именно перегруженный шлейф из 4-5 розеток на кухне чаще всего и подгорает.

Как заменить старую розетку на новую

Замена — это подключение наоборот плюс демонтаж. Как поменять розетку в квартире без сюрпризов:

1. Обесточьте и проверьте индикатором. Тот же первый шаг, без него никак.
2. Снимите рамку и выкрутите механизм. Ослабьте распорные лапки, вытащите блок из подрозетника.
3. Открутите старые провода. Осмотрите жилы: если медь потемнела или обломилась — откусите повреждённый край и зачистите заново.
4. Подключите новую розетку по цветам. Фаза, ноль, земля — как выше.
5. Соберите и проверьте. Включите автомат, воткните зарядку или тестер.

Если старый подрозетник разболтан и механизм вываливается — замените его. Пластиковый стакан под бетон стоит 20-40 ₽, сажается на алебастр за 5 минут. Зато розетка перестанет «гулять» в стене.

Какую розетку выбрать: сравнение по цене и качеству

Механизм механизму рознь. Дешёвая розетка за 60 ₽ и Legrand за 400 ₽ отличаются не только ценой — важны материал контактов, надёжность крепления вилки и наличие защитных шторок. Ниже ориентир по популярным брендам, которые есть у нас на складе.

Если коротко: для съёмной квартиры или дачи хватит бюджетной модели. В детскую берите розетки со шторками — ABB, Legrand или Makel с защитой. На кухню и под технику — что-то надёжное вроде Schneider или IEK, там нагрузка постоянная.

Частые ошибки, из-за которых розетка искрит

Разберём то, что мастера видят чаще всего:

• Слабо затянут винт. Плохой контакт греется, пластик плавится, появляется запах гари. Тяните до упора.
• Слишком длинно зачищена жила. Голая медь торчит из клеммы — риск замыкания. Снимайте изоляцию ровно на 8-10 мм.
• Тонкий кабель под мощную нагрузку. 1,5 мм² на обогреватель 2 кВт — линия перегревается. Нужно 2,5 мм².
• Земля посажена на ноль. Опасная самодеятельность, о ней говорили выше.

Частые вопросы

Как подключить розетку, если проводов только два?

Значит, в доме старая проводка без заземления. Подключаете фазу и ноль на боковые контакты, а центральную клемму заземления оставляете пустой. Розетка будет работать. Для полноценной защиты в перспективе стоит проложить трёхжильный кабель и поставить УЗО.

Можно ли перепутать фазу и ноль в розетке?

Для обычной бытовой розетки — да, приборы работают одинаково в любом положении вилки. Строго соблюдать полярность нужно только для некоторых устройств и для правильного подключения выключателей. А вот заземление на своё место ставить обязательно.

Какое сечение кабеля нужно для розетки?

Стандарт для розеточных групп — медь 2,5 мм² в связке с автоматом на 16 А. Этого хватает на нагрузку до 3,5 кВт. Для отдельной мощной техники (варочная панель, бойлер) закладывают 4-6 мм² и свой автомат.

Нужно ли выключать весь свет в квартире, чтобы поменять розетку?

Нет, достаточно отключить автомат конкретной линии. Но если щиток не подписан и вы не уверены, какая группа питает розетку — безопаснее обесточить квартиру полностью на 20-30 минут работы.

Как подключить розетку с заземлением по цветам?

Коричневый или чёрный — фаза на боковой контакт, синий — ноль на второй боковой, жёлто-зелёный — заземление на центральную клемму со знаком PE. Это единый стандарт по ГОСТ, его придерживаются все производители.

С чего начать

Подключить или заменить розетку своими руками — задача на 20-30 минут, если под рукой индикатор, отвёртка и нормальный механизм. Начните с выбора самой розетки: под нагрузку, с заземлением и от бренда, который не подведёт. С полным ассортиментом розеток и электроустановочных изделий можно ознакомиться в каталоге — там есть фильтры по бренду, цвету и типу монтажа.
