Как выбрать кабель-канал для проводки: размеры, материал и монтаж

Как выбрать кабель-канал, если коротко: сначала посчитайте, сколько кабелей в него ляжет, и возьмите короб, где они займут не больше половины сечения. Для одного-двух проводов к розетке хватает 16×16 или 20×10 мм, для линии из 3–4 кабелей — 25×16 или 40×16 мм, для щитка и серверного угла — 40×25, 60×40 и больше. Для открытой проводки в квартире подходит ПВХ-короб, а для скрытой прокладки за гипсокартоном и на улице — гофра.

Ниже разберём размеры и материалы, сравним кабель-канал и гофрированную трубу, покажем, как закрепить короб на стене без перекосов, и подберём модели, которые есть в наличии в K1-Строй. В конце — таблица и ответы на частые вопросы.

▶ Коротко

● 1–2 кабеля к розетке или выключателю: 12×12, 15×10, 16×16 мм.
● Линия на 3–4 кабеля вдоль плинтуса: 25×16 или 40×16 мм.
● Пучок у щитка, интернет и ТВ: 40×25, 60×40, 60×60 мм.
● Силовые и слаботочные кабели вместе — короб с перегородкой, например Legrand DLP 105×50.
● Скрытая проводка, стяжка, гипсокартон, улица — гофра 16–32 мм.
● Заполнение короба — не больше 40–50% сечения, иначе крышка будет выгибаться.

Кабель-канал или гофра: что выбрать

Это два разных инструмента. Кабель-канал (его ещё называют коробом) — прямоугольный профиль с защёлкивающейся крышкой. Он крепится поверх стены и остаётся на виду. Гофра — гибкая круглая труба, в которую кабель протягивают целиком. Её прячут: в штробу, за подвесной потолок, в каркас перегородки, в землю.

На практике выбор решает один вопрос: будет ли проводка видна. Ремонт уже закончен, а розетку нужно перенести на полметра? Короб. Квартира в черновой отделке и стены ещё обшивают гипсокартоном? Гофра.

Есть и третий вариант — гладкая жёсткая труба ПВХ. Она смотрится аккуратнее гофры на открытой стене в гараже или подвале, но требует уголков и муфт на каждом повороте. Для дома это скорее исключение.

★ Совет эксперта

Если в квартире потом может появиться ещё одна линия — кондиционер, тёплый пол, бойлер, — берите короб на размер больше. Разница в цене между 25×16 и 40×16 мм копеечная, а второй кабель ляжет без демонтажа всей трассы.

Как подобрать размер кабель-канала

Размер короба пишут как ширина × высота в миллиметрах: 16×16, 25×16, 40×25. Высота — это насколько короб выступает от стены. Ширина — сколько кабелей ляжет в ряд.

Считать удобно так. Круглый кабель ВВГнг-LS 3×1,5 мм² имеет наружный диаметр около 8–9 мм, 3×2,5 мм² — примерно 9,5–10 мм. Плоский ВВГ-П 3×1,5 — около 5×10 мм, поэтому для него подходят низкие короба 15×10 и 20×10 мм. Витая пара для интернета — 5–6 мм, антенный кабель — 6–7 мм.

Дальше простая арифметика. Сечение короба 16×16 мм — это 256 мм². Полезно занять примерно половину, то есть около 128 мм². Один кабель 3×2,5 занимает по площади круга около 75 мм². Значит, в 16×16 он лежит свободно, а второй такой же уже впритык. Бывает что монтажник вбивает в короб три провода, крышка вроде бы защёлкнулась, а через неделю её выдавило по всей длине.

• 12×12 и 15×10 мм — один тонкий кабель: удлинить провод к выключателю, вывести витую пару к роутеру.
• 16×16 и 20×10 мм — один силовой кабель к розетке или 2–3 слаботочных.
• 25×16 мм — 2 силовых кабеля или силовой плюс интернет.

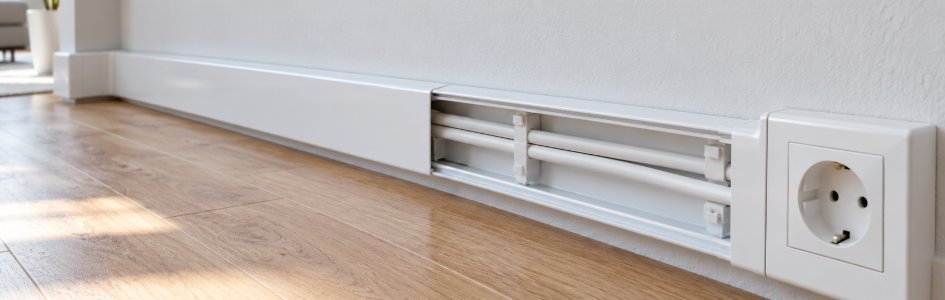

• 40×16 и 40×25 мм — 3–5 кабелей, удобно вдоль плинтуса.
• 60×40, 60×60, 100×60 мм — магистраль у щитка, офис, мастерская, стойка с оборудованием.

Материал и цвет короба

ПВХ. Самый распространённый вариант для квартиры и дома. Нормальный электротехнический ПВХ не поддерживает горение: если поднести зажигалку, пластик плавится, но гаснет, как только убрать огонь. Короба Промрукав и Идеал из нашего каталога как раз такие.

Безгалогенный пластик (HF). При нагреве выделяет меньше едкого дыма. Его ставят в детских учреждениях, офисах и на путях эвакуации. Для квартиры — по желанию.

Металл. Стальной или алюминиевый короб выдерживает удары и не горит. Его берут для гаража, производства и деревянного дома, где к открытой проводке требования строже.

Цвет — вопрос интерьера. Белый подходит почти к любым стенам и потолку. «Сосна» и «структура под дерево» от Промпласт маскируют трассу на вагонке, имитации бруса или рядом с деревянным плинтусом. Зато на белой стене «дерево» будет бросаться в глаза, так что не ошибитесь.

▲ Важно знать

В деревянном доме открытую проводку прокладывают с повышенной защитой: в металлическом коробе, металлорукаве или трубе, либо в пластике, не распространяющем горение, с негорючей подкладкой. Какой вариант допустим на вашем объекте, лучше уточнить у электрика до покупки.

Сравнительная таблица: что брать под задачу

Как выбрать гофру для скрытой проводки

Серая гофра из ПВХ — для работы внутри помещений: за подвесным потолком, в каркасе перегородок, под гипсокартоном. Чёрная ПНД прочнее на излом и лучше переносит влагу и солнце, поэтому её кладут на улице, в бетонную стяжку и в землю (для земли лучше двустенная труба).

Диаметр подбирают с запасом. Один кабель 3×1,5 мм² проходит в гофру 16 мм, 3×2,5 мм² — в 20 мм. Если нужно завести два кабеля или кабель большего сечения, берите 25–32 мм. Грубо говоря, внутренний диаметр трубы должен быть хотя бы в полтора раза больше диаметра кабеля, иначе его не протянуть на длинном участке.

Отдельно обратите внимание на протяжку — стальную проволоку внутри трубы. У DKC она уже заложена с завода, например в гофре ПВХ 20 мм артикул 91920. Без протяжки кабель в 10-метровую гофру придётся заталкивать или сначала продевать трос.

Гофру крепят клипсами того же диаметра через каждые 30–50 см. Двухкомпонентные держатели DKC защёлкиваются на трубу сверху, их удобно ставить на потолке, когда держишь трубу одной рукой.

Как закрепить кабель-канал на стене

1. Разметьте трассу карандашом по уровню. Кривой короб видно сразу, даже если он белый на белой стене.
2. Снимите крышку и приложите основание к стене. Отверстия в дне сверлите через каждые 40–50 см и обязательно в 5 см от каждого конца.
3. На бетоне и кирпиче используйте дюбель 6 мм с саморезом, на гипсокартоне — дюбель «бабочка» или «молли», на дереве — саморез без дюбеля.
4. Углы делайте фирменными уголками или подрезайте основание и крышку под 45° — второй способ дешевле и выглядит аккуратнее, если пилить в стусле.
5. Уложите кабели, не перекручивая их, и защёлкните крышку с одного края к другому.

Кстати, клеевая основа у короба держит только на гладкой окрашенной стене или плитке. На обоях она отклеится вместе с обоями, на побелке — вместе с побелкой. По опыту, пара саморезов надёжнее любой двусторонней ленты.

★ Совет эксперта

Прежде чем сверлить стену, проверьте её детектором скрытой проводки. Старые линии в панельных домах часто идут не строго вертикально, а наискосок — и именно там, где вы решили повесить новый короб.

Частые ошибки при выборе

Короб «впритык». Кабели греются под нагрузкой, а в тесном коробе тепло уходит хуже. Плюс крышку выдавливает. Запас по сечению — обязательно.

Силовые и слаботочные кабели вместе. Витая пара рядом с силовой линией ловит наводки, и интернет начинает «моргать». Нужен короб с перегородкой или два отдельных.

Гофра вместо короба на открытой стене. Технически можно, но в жилой комнате выглядит как времянка. Если проводка будет на виду, ставьте кабель-канал.

Дешёвый пластик. Тонкое основание прогибается между креплениями, а крышка желтеет на солнце за пару лет. Хороший короб плотный, крышка защёлкивается с усилием и не болтается.

Частые вопросы

Какой кабель-канал нужен для одного кабеля 3×2,5?

Достаточно 16×16 или 20×16 мм. Если рядом может появиться второй кабель, сразу берите 25×16 мм.

Можно ли класть интернет-кабель и провод 220 В в один короб?

Лучше не надо: силовая линия создаёт наводки. Используйте короб с перегородкой или проложите слаботочку отдельным коробом хотя бы в 5–10 см от силового.

Чем отличается гофра ПВХ от ПНД?

Серая ПВХ — для сухих помещений и скрытой проводки внутри дома. Чёрная ПНД прочнее и лучше переносит влагу и солнце, её используют на улице, в стяжке и в земле.

Какой шаг крепления у кабель-канала?

Обычно 40–50 см и обязательно по 5 см от каждого конца и угла. Для широких коробов от 60 мм крепёж ставят в два ряда.

Можно ли приклеить кабель-канал без сверления?

Можно на плитку, стекло и гладкую окрашенную стену. На обоях и штукатурке клей не держит — нужны саморезы.

Какой цвет кабель-канала выбрать?

Белый — универсальный вариант для квартиры. Для деревянных стен и вагонки подойдут короба «сосна» или «структура под дерево».

Где купить кабель-канал и гофру

Под статьёй собрали то, что есть в наличии: короба Идеал от 25×16 до 100×60 мм, Промрукав 16×16, Промпласт «под дерево», Legrand DLP 105×50 с разделением и гофру DKC с протяжкой вместе с клипсами.
