Проходной выключатель: схема подключения с двух и трёх мест

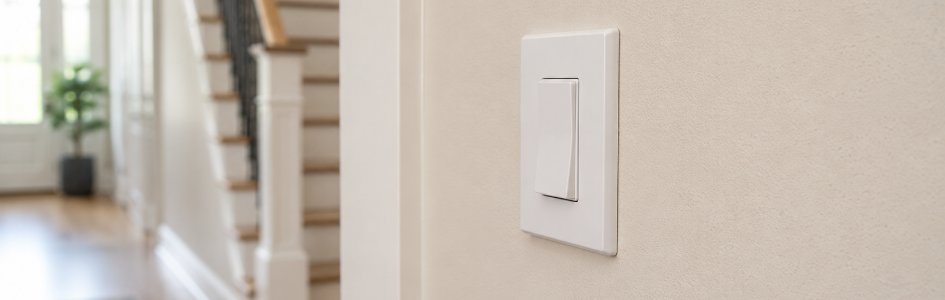

Проходной выключатель решает одну бытовую задачу, зато делает это красиво: включили свет внизу лестницы, поднялись, выключили наверху. Никаких походов в темноте обратно. Ниже — как работает схема подключения проходного выключателя с двух и трёх мест, какой кабель тянуть и какие модели брать, чтобы не переплатить.

▶ Коротко
Для управления светом с 2 мест нужны два проходных выключателя (по факту — переключателя) и трёхжильный кабель между ними. С 3 мест — добавляется перекрёстный в середину цепочки. Бюджет: от 250 ₽ за Makel до 1 500 ₽ за Legrand с подсветкой. Схемы и таблица — ниже.

Чем проходной выключатель отличается от обычного

Внешне — ничем. Та же клавиша, та же рамка. Вся разница внутри: у обычного выключателя 2 контакта, он просто размыкает фазу. У проходного контактов 3 — один вход и два выхода, и клавиша перебрасывает фазу с одной линии на другую. Поэтому электрики называют его переключателем: он ничего не разрывает, а именно переключает.

Кстати, на корпусе это видно сразу. У проходного на схеме сзади нарисована «галочка» с тремя клеммами, а не две точки. Если берёте выключатель с витрины и сомневаетесь — переверните и посчитайте клеммы.

Из этой конструкции и рождается фокус: два переключателя, соединённые парой проводов, дают замкнутую цепь в двух комбинациях положений клавиш. Любой из них включает и выключает свет независимо от второго.

Как работает схема с двух мест

Если коротко: фаза → первый переключатель → два провода между ними → второй переключатель → лампа.

Разберём по шагам, что куда идёт:

1. Фаза из распредкоробки приходит на общую клемму первого проходного выключателя (клемма L или COM).
2. Два выходных контакта первого соединяются с двумя входами второго — эту пару проводов между переключателями электрики называют перемычками.
3. Общая клемма второго уходит на светильник, а ноль и заземление идут на лампу напрямую из коробки, минуя выключатели.

Всё. Клавиша в любом положении не «включено» и не «выключено» — состояние зависит от второго переключателя. Это нормально, так и задумано.

★ Совет эксперта
Между переключателями кладите трёхжильный кабель ВВГнг(А)-LS 3×1,5 — обычный для освещения. Две жилы уйдут на перемычки, третья пригодится: на втором конце часто нужна фаза для розетки или подсветки. Стоит он 50–70 ₽ за метр, экономия на двухжильном не окупается никогда.

По опыту, самая частая ошибка на этом этапе — путаница в распредкоробке, когда перемычки садят на разные пары. Свет тогда работает «через раз». Маркируйте жилы изолентой сразу при укладке, а не вспоминайте цвета через неделю.

Управление с трёх мест: перекрёстный выключатель

Длинный коридор, три двери. Или лестница на два этажа с площадкой. Тут нужна схема на 3 точки: по краям цепочки остаются те же два проходных, а между ними встаёт перекрёстный выключатель — у него уже 4 клеммы, и он меняет перемычки местами.

Принцип наращивается дальше: хотите управлять светом с 4 или 5 мест — добавляете ещё перекрёстные в середину. Крайние всегда проходные, все промежуточные — перекрёстные. На практике больше трёх точек в квартирах ставят редко, а вот в частном доме с длинными коридорами — сплошь и рядом.

▲ Важно знать
Перед любыми работами отключите автомат группы освещения в щитке и проверьте отсутствие напряжения индикаторной отвёрткой. Контакт с фазой опасен даже на линии освещения. Если сомневаетесь в разводке — это работа для электрика, ошибка в коммутации способна повредить проводку.

Сравнительная таблица: какой выключатель для какой задачи

Двухклавишный проходной — это просто два независимых переключателя в одном корпусе. Удобно для люстры с двумя группами ламп: управляете обеими с двух концов комнаты.

Какой бренд выбрать: от 250 до 1 500 рублей

Механизм у всех одинаковый, платите за ресурс контактов, посадку в подрозетник и дизайн. Что показывает практика продаж:

• Makel Lillium (от ~250 ₽) — турецкая рабочая лошадка. Одноклавишный проходной за цену чашки кофе. Для дачи и съёмной квартиры — то, что нужно.
• ЭРА и IEK (300–500 ₽) — российская середина, у ЭРА серия 12 есть в антраците и шампани под тёмный интерьер.
• Schneider Electric Этюд и Systeme Electric (400–700 ₽) — чёткий щелчок, ровная посадка клавиши, ресурс 40 000 циклов.
• Legrand Valena и Quteo (500–1 500 ₽) — премиум с вариантом подсветки клавиши. Подсветка в проходной схеме, честно говоря, удобнее всего: видно, где выключатель, из любого конца коридора.

А вот совсем безымянные механизмы за 100 ₽ брать не стоит. Бывает что латунь контактов там заменена сталью — через год клавиша начинает «залипать», и переключатель в проходной схеме отказывает первым: он щёлкает в 2 раза чаще обычного выключателя.

Частые ошибки при монтаже

1. Куплен обычный выключатель вместо проходного. Схема не соберётся физически — не хватит клемм. Проверяйте маркировку до кассы.
2. Фаза заведена не на общую клемму. Свет будет работать только при определённом положении второй клавиши. Общая клемма всегда помечена — L, COM или стрелкой.
3. Двухжильный кабель между точками. Перемычек нужно две плюс запас — тяните 3×1,5.
4. Перекрёстный поставлен с края. Работать не будет: крайние — только проходные.
5. Скрутки вместо клеммников. В проходной схеме соединений больше обычного, и каждая слабая скрутка греется. Ваги или пайка — и распредкоробка живёт десятилетиями.

FAQ — частые вопросы

Можно ли сделать проходной выключатель из обычного?

Нет, у обычного физически 2 клеммы вместо 3. Зато наоборот — можно: проходной прекрасно работает как одиночный, просто один выходной контакт остаётся пустым. Поэтому при ремонте иногда берут все выключатели проходными — про запас.

Какой кабель нужен для проходного выключателя?

Трёхжильный, обычно ВВГнг(А)-LS 3×1,5 — его хватает на 10 А нагрузки, это около 2 кВт освещения. Сечение 2,5 мм² для света избыточно и хуже заводится в клеммы механизма.

Чем перекрёстный выключатель отличается от проходного?

Числом клемм и местом в схеме: у проходного 3 клеммы, он ставится по краям; у перекрёстного 4, он ставится только между двумя проходными и меняет перемычки местами. В схеме на 2 места перекрёстный не нужен вовсе.

Есть ли проходные выключатели без прокладки кабеля?

Да, беспроводные комплекты: кнопка-радиопередатчик клеится на стену где угодно, реле прячется за существующим выключателем или в светильнике. Комплект стоит от 1 200 ₽. Для готового ремонта это единственный способ добавить вторую точку без штробления.

Почему в каталогах проходной выключатель называется переключателем?

Потому что технически это он и есть: устройство не разрывает цепь, а перебрасывает фазу между двумя линиями. «Проходной выключатель» — бытовое название, прижившееся у покупателей. В каталогах электроустановочных изделий встречаются оба варианта.

С чего начать

Посчитайте точки управления в каждой комнате: коридор и лестница — почти всегда 2, длинный проход — 3. Дальше список покупок собирается сам: по два проходных на каждую пару точек, перекрёстные — на промежуточные, кабель 3×1,5 с запасом 10–15%. Кабель удобно взять там же — в разделе кабельной продукции есть ВВГнг нужных сечений в наличии.

► Готовы собрать схему?
Под статьёй мы подобрали 8 проходных и перекрёстных выключателей в наличии в Москве — от бюджетного Makel до Legrand с подсветкой. Не уверены в выборе — позвоните, поможем посчитать комплект под вашу планировку. Перейти в каталог выключателей →

Алексей Кравцовинженер-консультант по электроинструменту, K1-Строй
