Заземление в квартире — зачем нужно и как сделать
Заземление в квартире — это защитный провод PE, который отводит опасный потенциал с корпуса стиральной машины, бойлера или плиты и не даёт человеку получить удар при пробое изоляции. Сделать его реально. Но всё упирается в тип сети дома: если проложена система TN-S или TN-C-S, задача сводится к разводке PE по розеткам, а если старая TN-C (хрущёвки и панельки до 2000-х) — сначала нужна модернизация стояка. Ниже разберём оба сценария, материалы и цены.
▶ Коротко
Есть общедомовой PE (TN-S / TN-C-S) — тянем трёхжильный кабель ВВГнг 3×2,5 и разводим заземление по розеткам. Дом на старой TN-C без PE — зануление делать нельзя, ставим УЗО или дифавтомат на кухню и ванную, а полноценное заземление подключаем только после модернизации стояка. Провод PE всегда жёлто-зелёный, сечение не меньше фазного.
Зачем вообще нужно заземление
Смысл простой: увести ток утечки мимо человека.
Представьте стиральную машину, у которой от вибрации перетёрлась изоляция и фаза легла на металлический корпус. Без PE этот корпус окажется под напряжением 220 В, и вы почувствуете это рукой. С заземлением ток уйдёт по защитному проводу, а связка «PE + УЗО» отключит линию за доли секунды. По опыту, именно в ванной и на кухне это критично — там влажно, а тело человека проводит ток заметно лучше.
Есть и второй плюс. На практике заземление снимает статику и помехи с чувствительной техники — компьютеров, роутеров, аудиосистем. Так что это не только безопасность, но и стабильная работа электроники.
Какая система в вашем доме — TN-C, TN-S или TN-C-S
Прежде чем тянуть провода, узнайте тип сети. От этого зависит вообще всё. Уточнить можно в управляющей компании или у электрика, который откроет этажный щит и посмотрит на количество шин. Вот три варианта, которые встречаются в жилом фонде.
| Система | Где встречается | Есть ли PE | Что делать |
|---|---|---|---|
| TN-C | Хрущёвки, панель до ~2000 г. | Нет, ноль и земля совмещены (PEN) | Зануление запрещено. Сначала модернизация стояка |
| TN-C-S | Дома после реконструкции | Есть, PEN разделён на N и PE в этажном щите | Тянуть PE от ГЗШ в квартиру |
| TN-S | Новостройки | Да, отдельный PE по всему дому | Просто развести PE по розеткам |
Как сделать заземление, если контур есть
Когда в доме TN-S или TN-C-S, работа понятная. Главная заземляющая шина (ГЗШ) уже стоит, от неё нужно завести PE в квартирный щиток и раскинуть по группам. Порядок такой.
- Проложите трёхжильный кабель. Для розеточных групп — ВВГнг 3×2,5, для света хватит 3×1,5. Третья жила жёлто-зелёная, это и есть земля.

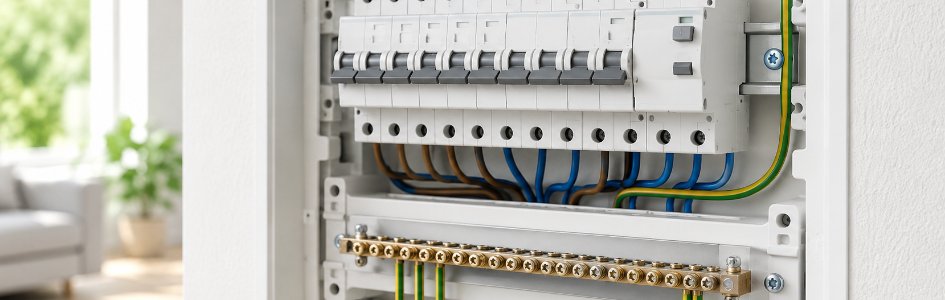

- Соберите PE-шину в щитке. Все жёлто-зелёные жилы приходят на отдельную шину заземления, а не на нулевую. Путать их нельзя.
- Замените розетки на модели с заземляющим контактом. У них есть боковые металлические «усики». Старые розетки без контакта заземление просто не примут.
- Поставьте УЗО или дифавтомат. На кухню и ванную — обязательно, номинал утечки 30 мА, а для ванной лучше 10 мА.
★ Совет эксперта
Сечение PE берите не меньше сечения фазы. Если фаза 2,5 мм² — земля тоже 2,5 мм². Экономить на защитном проводе бессмысленно: в аварийном режиме через него пойдёт тот же ток, что и через фазу. И никаких скруток на земле — только клеммы или винтовой зажим.
Что делать, если заземления в доме нет
Ситуация частая. Дом старый, в стояке два провода, PE взять неоткуда. Тянет сделать «псевдозаземление» — кинуть перемычку с нуля на заземляющий контакт розетки. Так делать нельзя.
Почему? При обрыве нуля где-то на стояке (а это бывает) на корпусах всех приборов появится фазное напряжение. Вместо защиты вы получаете источник опасности. Зато есть рабочий путь: пока стояк не модернизирован, ставьте УЗО или дифавтомат на влажные зоны. Полностью землю они не заменяют, но при утечке отключат линию быстрее, чем вы успеете отдёрнуть руку.
▲ Важно знать
Нельзя использовать как заземлитель трубы отопления, водопровода или газа. Контакт с грунтом у них нестабильный, а при попадании напряжения такая «земля» становится опасной для всего подъезда. Заземление берётся только с ГЗШ дома.
Материалы и сколько это стоит
Набор для розеточной группы с заземлением недорогой. Кабель ВВГнг 3×2,5 обойдётся примерно в 90–130 рублей за метр. Розетка с заземляющим контактом — от 150 рублей за простую и до 600–800 за дизайнерскую. Самое важное вложение — защита.
- УЗО 2P 25А 30мА — от 900 рублей у IEK, чуть дороже у ABB и Legrand.
- Дифавтомат (УЗО и автомат в одном корпусе) — от 1 200 рублей, экономит место в щитке.
- PE-шина и клеммы — 100–300 рублей, мелочь, но без неё сборка неаккуратная.
Из бюджетного ряда хорошо себя показывают EKF и IEK — по опыту наших покупателей, для квартиры их ресурса хватает с запасом. Если хочется премиум и максимальный ресурс контактов — смотрите Schneider Electric и ABB.
Как проверить заземление
Проверить, работает ли земля, можно за пять минут. Возьмите мультиметр и замерьте напряжение между контактами розетки. Между фазой и заземляющим контактом должно быть около 220–240 В, а между нулём и землёй — близко к нулю, обычно 0–3 В. Если между нулём и землёй те же 220 В — заземление подключено неправильно, и линию нужно обесточить.
Кстати, индикаторной отвёрткой полноценно землю не проверить — она показывает только фазу. Так что мультиметр здесь честнее.
Частые вопросы
Можно ли сделать заземление в квартире своими руками?
Разводку PE по розеткам от готовой шины — да, если есть навык. А вот подключение к ГЗШ и работы в общедомовом щите лучше доверить электрику: это зона ответственности, и ошибка тут опасна. Если сомневаетесь — вызывайте специалиста.
Что такое зануление и почему его нельзя делать?
Зануление — это соединение заземляющего контакта розетки с рабочим нулём. При обрыве нуля на корпусах приборов появляется фазное напряжение. Это грубая ошибка, а не заземление.
Заменяет ли УЗО заземление?
Не заменяет полностью, но сильно повышает безопасность. УЗО отключает линию при утечке тока за 20–40 миллисекунд. В старом доме без PE это лучший временный вариант защиты.
Какое сечение провода заземления нужно?
Не меньше сечения фазного проводника. Для розеток это чаще всего 2,5 мм², для мощной техники вроде варочной панели — 4 или 6 мм².
Можно ли заземлиться на батарею отопления?
Нет. Это опасно и запрещено правилами. Труба не даёт стабильного контакта с землёй, а при аварии разносит напряжение по всей системе отопления дома.
