Электропроводка в деревянном доме — нормы, кабель и монтаж
Электропроводка в деревянном доме монтируется по более строгим правилам, чем в кирпичной квартире. Дерево — горючий материал. Поэтому ПУЭ требует либо открытой прокладки кабеля, либо защиты металлом по всей скрытой трассе. Разбираем, какой кабель подходит для деревянного дома, чем открытый монтаж отличается от скрытого и на чём экономить нельзя.
▶ Коротко
Если коротко — кабель только медный ВВГнг-LS или NYM, сечение 1,5 мм² на свет и 2,5 мм² на розетки. Открытая проводка в кабель-канале — самый практичный вариант. Скрытая — только в стальной трубе. УЗО на 30 мА обязательно. Таблица сравнения способов — ниже.
Чем проводка в деревянном доме отличается от квартирной
Главный принцип прописан в ПУЭ (раздел 7.1) и СП 256.1325800: кабель не должен контактировать с горючим основанием без защиты. В бетонной квартире провод прячут в штробу — и забывают о нём на 30 лет. С брусом и бревном так нельзя.
Это не каприз нормативов. По статистике МЧС, заметная часть возгораний в частных домах связана именно с неисправной электрикой: скрутки, заниженное сечение, изоляция, повреждённая при усадке сруба. Кстати, усадка — отдельная история: деревянный дом первые 3-5 лет «гуляет» на 5-10 см, и жёстко замурованный кабель этого не прощает.
Какой кабель выбрать — ВВГнг-LS или NYM
Оба подходят. Разница — в цене и удобстве разделки.
ВВГнг-LS — медный кабель с изоляцией, не распространяющей горение, и низким дымовыделением. Стандарт для жилых домов. NYM — его «немецкий» аналог с третьей оболочкой из мелонаполненной резины: разделывать удобнее, зато стоит на 30-40% дороже, а влагу его наполнитель не любит.
- 1,5 мм² — линии освещения, автомат 10 А
- 2,5 мм² — розеточные группы, автомат 16 А
- 4-6 мм² — варочная панель, ввод в дом, автоматы 25-32 А
★ Совет эксперта
Берите кабель по ГОСТ, а не по ТУ. У «тушного» кабеля реальное сечение жилы 2,5 мм² нередко оказывается 2,0-2,1 мм² — производитель экономит медь, а греется потом ваша проводка. Разница в цене — 10-15%, разница в надёжности — кратная.

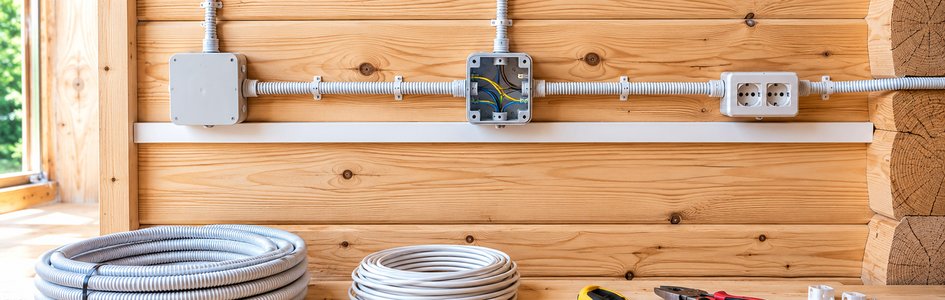

Открытая проводка: кабель-канал, гофра или ретро
На практике 8 из 10 деревянных домов делают именно с открытой проводкой. Это разрешено напрямую, дёшево и ремонтопригодно: любую линию видно, доступ к ней — без вскрытия стен.
Три рабочих варианта. Первый — пластиковый кабель-канал: аккуратные белые или под дерево короба, у Legrand, IEK и EKF есть линейки с фурнитурой под любой угол. Второй — гофрированная труба «нг» на клипсах: быстро и дёшево, но вид дачный. А вот третий вариант — ретро-проводка на керамических изоляторах с витым проводом — в срубе смотрится дорого и стильно, только сам провод обойдётся в 150-300 ₽ за метр против 60-90 ₽ у ВВГнг.
Скрытая проводка — только в металле
Хочется спрятать всё в стены? Тут есть нюанс. ПУЭ допускает скрытую прокладку по дереву только в стальных трубах или глухих металлических коробах с локализационной способностью — то есть стенка трубы должна удержать возможное повреждение внутри себя. Для меди до 2,5 мм² это труба со стенкой от 2,5 мм.
Скрытый монтаж дороже втрое. Нужны трубогиб, сварка или резьбовые соединения, уклоны от конденсата, протяжка кабеля заранее — до сборки стен. По опыту, такой вариант оправдан в каркасных домах на этапе строительства, а в готовом срубе проще и честнее сделать красивую открытую линию.
▲ Важно знать
ПВХ-гофра и пластиковый короб внутри деревянной стены запрещены — они не локализуют повреждение. Металлорукав подходит только глухой (герметичный), обычный плетёный — нет.
Сравнение способов монтажа
| Способ | Материалы, ₽/м | Сложность | Внешний вид | Когда выбирать |
|---|---|---|---|---|
| Кабель-канал | 80-150 | низкая | нейтральный | базовый вариант для любого дома |
| Гофра «нг» на клипсах | 50-100 | низкая | технический | хозблоки, мастерские, чердаки |
| Ретро на изоляторах | 250-450 | средняя | декоративный | срубы, интерьеры под старину |
| Стальная труба (скрытая) | 300-600 | высокая | невидимый | каркасники на этапе стройки |
Порядок монтажа: от щитка до розеток
- Нарисуйте схему. Отдельные группы на свет, розетки и мощную технику. Для дома 100 м² обычно выходит 6-10 групп.
- Соберите щиток. Вводной автомат, УЗО 30 мА (или дифавтоматы на группы), автоматы 10/16 А. Модульку берите у проверенных брендов — Schneider Electric, IEK, EKF.
- Разведите трассы. Кабель — по коробам или гофре «нг» на DKC-клипсах с шагом 30-40 см.
- Соедините линии в распаечных коробках. Только клеммы Wago или опрессовка, никаких скруток. Для дерева удобны наружные коробки IP54 — у ЭРА есть корпуса под цвет сосны.
- Проверьте линии до подключения нагрузки. Сопротивление изоляции и работу УЗО кнопкой «Тест».
Бывает что хозяин делает всю разводку сам, а щиток отдаёт электрику с допуском. Честно говоря, это разумный компромисс: монтаж коробов — работа аккуратности, а вот сборка щитка требует квалификации.
FAQ — частые вопросы
Можно ли прокладывать кабель в ПВХ-гофре по дереву?
Открыто — можно, если гофра с маркировкой «нг» (не распространяет горение). Скрыто внутри стен и перекрытий — нельзя: там допускается только стальная труба или глухой металлорукав.
Какое сечение кабеля нужно для розеток в деревянном доме?
Медный кабель 3х2,5 мм² с автоматом 16 А. На освещение хватит 3х1,5 мм² и автомата 10 А. Для варочной панели — 3х6 мм² и автомат 32 А.
Сколько стоит электропроводка в деревянном доме?
Материалы для дома 100 м² — от 35-50 тыс. ₽ (кабель, короба, щиток, фурнитура). Работа электрика — от 1500-2500 ₽ за точку. Ретро-проводка увеличивает смету примерно вдвое.
Нужно ли УЗО, если стоят автоматы?
Да. Автомат защищает линию от перегрузки и короткого замыкания, а УЗО отключает сеть при утечке тока — именно оно защищает людей и предотвращает нагрев повреждённой изоляции. Для жилых линий ставят УЗО на 30 мА.
Что делать с проводкой при усадке сруба?
Оставлять запас кабеля 10-15 см у каждой коробки и не крепить трассы жёстко через венцы. Вертикальные участки ведут с компенсационными петлями — тогда усадка 5-10 см пройдёт без последствий.
