Как собрать электрощиток в квартире своими руками: схема, автоматы и УЗО

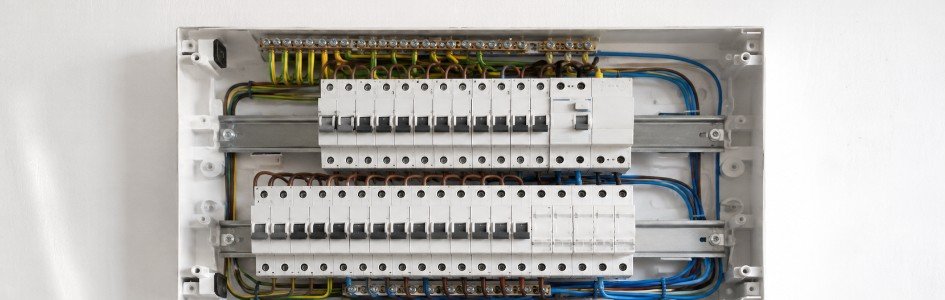

Электрощиток в квартире — это тот самый ящик у входа, куда приходит кабель из подъезда и где стоят автоматы. Он защищает проводку от перегрузки, а вас — от беды при пробое на корпус. Собрать электрический щиток в квартире своими руками реально за один выходной. Бренды вроде ABB, Legrand или IEK тут важны меньше, чем правильная схема. Главное — знать, сколько автоматов ставить, где нужно УЗО и в каком порядке всё соединять. Ниже — рабочая схема, таблица комплектации по типу квартиры и порядок сборки без ошибок.

▶ Коротко
Для обычной квартиры берите бокс на 12–18 модулей. На вводе — двухполюсный автомат, следом УЗО или дифавтомат на 30 мА. Дальше отдельные автоматы: свет — 10 А, розетки — 16 А, кухня и техника — свой. Схема и полная раскладка — в таблице ниже.

Что входит в квартирный щиток

Щиток — это не просто коробка с автоматами. Это узел, где каждый модуль отвечает за свою линию.

Начнём с содержимого. Вводной автомат отключает всю квартиру разом — его номинал согласуют с управляющей компанией, обычно 25 или 40 А. Дальше идёт прибор защиты от утечки: УЗО или дифавтомат. А вот отходящие автоматы делят квартиру на группы — свет, розетки, кухня, ванная, кондиционер.

• Бокс (корпус) — на 12, 18 или 24 модуля. Запас в 2–3 модуля пригодится.
• Вводной автомат — двухполюсный, 25–40 А, рубит фазу и ноль сразу.
• УЗО или дифавтомат — 30 мА на розеточные группы, 10 мА на ванную.
• Групповые автоматы — 10 А на свет, 16 А на розетки, 20–25 А на плиту.
• Шины, DIN-рейка, провод ПуГВ — то, без чего сборка не поедет.

Кстати, счётчик в новых домах часто выносят на площадку. Тогда в квартирном щитке остаются только автоматы и защита — так даже проще.

Схема щитка: сколько автоматов и на что

Сколько линий — столько автоматов. Однокомнатная обходится 4–5 группами. Трёшка с кондиционером и электроплитой легко набирает 9–10. По опыту наших покупателей, чаще всего не хватает именно розеточных линий — берите с запасом.

Логика простая. Свет и розетки в одной комнате разводят на разные автоматы: перегорела лампа или выбило розеточную группу — освещение остаётся. Мощную технику (плита, духовка, бойлер, кондиционер) — всегда на отдельную линию своим кабелем.

Автомат, УЗО или дифавтомат — что ставить

Три разных прибора, которые часто путают. Разберём по-простому.

Автомат защищает провод от перегруза и короткого замыкания. УЗО ловит утечку тока — то самое, что опасно для человека при пробое на корпус. Дифавтомат — два в одном: и от перегруза, и от утечки. Если коротко: автомат бережёт проводку, УЗО бережёт вас.

★ Совет эксперта
Ставите одно УЗО на всю квартиру? Тогда при любой утечке гаснет всё сразу, и искать причину придётся долго. Лучше разбить на два-три УЗО по группам: розетки комнат, кухня, ванная. Дороже на пару тысяч, зато в темноте посреди ночи вы точно скажете спасибо.

Порядок сборки щитка — по шагам

Собирают щиток на столе, а не на стене — так удобнее и быстрее. А вот подключать к вводному кабелю — только при снятом напряжении. Обесточьте квартиру на этажном щите заранее.

1. Разметьте раскладку. Разложите модули на DIN-рейке в порядке схемы: ввод, УЗО, группы. Слева направо.
2. Закрепите модули. Автоматы и УЗО защёлкиваются на рейку. Проверьте, что сидят плотно, без люфта.
3. Соедините фазы гребёнкой. Шина-гребёнка вместо перемычек из провода — аккуратнее и надёжнее.
4. Разведите ноль и землю. Две отдельные шины: нулевая (обычно синяя) и заземляющая (жёлто-зелёная).
5. Заведите отходящие кабели. Каждую линию — под свой автомат, с запасом провода на 10–15 см.
6. Подпишите группы. Маркер по каждому автомату: свет, кухня, розетки. Через год скажете себе спасибо.
7. Подключите ввод последним. И только после проверки, что квартира обесточена.

▲ Важно знать
Не работайте с вводным кабелем под напряжением — это опасно. Если не уверены в отключении на этажном щите, вызовите электрика хотя бы на этот этап. Своими руками спокойно собирается сам щиток; финальное подключение к сети лучше доверить тому, кто делает это каждый день.

Частые ошибки при сборке

Тут есть нюанс, на котором спотыкаются почти все новички. Экономят на боксе — берут ровно под текущее число автоматов, без запаса. Через год добавили кондиционер, и ставить новый автомат некуда.

Вторая ошибка — тонкий провод внутри щитка. На перемычки идёт ПуГВ сечением не меньше сечения линии, иначе греется. И третья: путают ноль с землёй на шинах. Проверяйте цвет и назначение до подачи напряжения, а не после.

Частые вопросы

Можно ли собрать щиток в квартире своими руками?

Сам щиток — да, это несложно и делается за несколько часов. А вот финальное подключение к вводному кабелю под напряжением лучше доверить электрику. Собрать модули на рейке, развести шины и подписать группы вы вполне осилите сами.

Сколько автоматов нужно в щиток на квартиру?

Однокомнатной хватает 4–5 групп, двушке — 6–8, трёшке — 9–10. Плюс вводной автомат и УЗО. Мощную технику всегда выносят на отдельную линию.

Что лучше — УЗО или дифавтомат?

Если в боксе мало места — дифавтомат, он совмещает две функции в двух модулях. Если места хватает и линий много — связка «автомат + УЗО» гибче и обычно дешевле в пересчёте на группу.

Какой бокс выбрать для квартиры?

Для студии и однушки — на 12 модулей, для двушки — 18, для трёшки — 24. Всегда с запасом на 2–3 модуля. Встраиваемый смотрится аккуратнее, накладной проще ставить.

На какой высоте вешают щиток в квартире?

Обычно 1,4–1,7 метра от пола — чтобы автоматы были на уровне глаз и рука доставала без табуретки. В нишу у входной двери — самый частый вариант.

Сколько стоит собрать щиток в квартиру?

Комплектующие на однушку — от 4–6 тысяч рублей, на трёшку с раздельными УЗО — 12–18 тысяч. Всё зависит от бренда и числа групп. Бюджетно закрывает IEK, надёжно и на годы — ABB и Legrand.
